Аналоги энкодеров Heidenhain: что можно поставить вместо
Энкодеры и линейные датчики Heidenhain стоят на большинстве современных станков с ЧПУ, и при отказе датчика сроки поставки оригинала не всегда устраивают. Возникает вопрос: что можно поставить вместо? Замена «по размеру вала» часто заканчивается ошибками считывания, рывками оси или аварией по обратной связи. В статье разберём, что считается аналогом, какие параметры нужно сверять, где замена реальна, а где безопаснее искать оригинал. Все допуски и настройки уточняйте по руководству станка и документации на датчик.
- Что считать аналогом энкодера
- Параметры, которые должны совпасть
- Круговые инкрементальные энкодеры ERN и их замена
- Линейные датчики LC и LS: варианты замены
- Абсолютные энкодеры и интерфейсы
- Проверка после замены и типичные ошибки
- Заключение
Что считать аналогом энкодера
Энкодер — датчик, преобразующий положение вала или линейное перемещение в электрические сигналы для системы ЧПУ или servo-усилителя. Аналог — это не просто «похожий» датчик, а изделие, которое совпадает с оригиналом механически, электрически и по протоколу обмена. Если не совпадает хотя бы одно из трёх, система либо не увидит датчик, либо будет считать позицию с ошибкой.
На практике встречаются три ситуации:
- Тот же оригинал под другим артикулом. Heidenhain выпускает варианты одной модели с разными штрихами, питанием, фланцем и кабелем. Это не аналог, а подбор нужной версии.
- Прямой аналог другого производителя. Например, изделия СКБ ИС, Fagor или Sino, рассчитанные на тот же тип сигнала и посадку.
- Замена с доработкой. Нужен переходник, другой кабель, интерфейсный модуль или перенастройка параметров. Это допустимо, но требует инженерной проверки.
Подход «подойдёт любой датчик с тем же диаметром вала» работает редко. Полный обзор рынка смотрите в материале о производителях энкодеров для промышленности.
Параметры, которые должны совпасть
Перед заменой снимите с исходного датчика шильдик и сфотографируйте маркировку кабеля и разъёма. Оттуда берутся основные данные. Ниже — перечень проверок, которые стоит пройти по каждому пункту.
| Группа | Что сверять | Чем грозит несовпадение |
|---|---|---|
| Механика | Тип вала или полого вала, диаметр, фланец, способ крепления, статорная муфта, длина измерения (для линейных) | Не встанет на место, повышенное биение, износ, люфт на валу |
| Тип выходного сигнала | TTL, HTL, 1 Vpp (синусоидальный), абсолютный интерфейс | Система не распознает сигнал или считает с ошибкой |
| Питание | Напряжение питания датчика и потребляемый ток | Датчик не стартует или выходит из строя |
| Разрешение | Число штрихов на оборот или период шкалы, наличие референтных меток | Неверный масштаб, ошибки референции, неправильная позиция |
| Подключение | Тип разъёма, распиновка, длина и экранирование кабеля | Помехи, обрыв сигнала, короткое замыкание по питанию |
| Степень защиты и условия | Класс защиты, допустимая температура, вибро- и ударостойкость | Загрязнение, ранний отказ в зоне СОЖ и стружки |
Особое внимание — типу сигнала. Датчик с выходом TTL нельзя подключить на вход, рассчитанный на 1 Vpp, без согласующего устройства, и наоборот. Подробнее о протоколах — в статье об интерфейсах энкодеров SSI, BiSS, EnDat и Fanuc Serial. Если энкодер встроен в мотор, дополнительно используйте материал о подборе энкодера по серводвигателю.
Круговые инкрементальные энкодеры ERN и их замена
Инкрементальный энкодер выдаёт импульсы при вращении вала, а текущая позиция определяется счётом этих импульсов от референтной метки. Серия ERN — распространённые круговые инкрементальные датчики Heidenhain. Внутри серии версии различаются типом сигнала, питанием, посадкой и числом штрихов на оборот (например, 1024 или 2048). Различия принципиальны: две модели с похожим обозначением могут быть несовместимы.
В каталоге представлены несколько версий, с которых начинают подбор оригинала или анализ аналога.
Круговой инкрементальный энкодер Heidenhain серии ERN. Подходит как эталон при сверке параметров аналога: по этому артикулу сравнивают посадку, питание и сигнал.
Артикулы 538723-51 и 538723-56 относятся к одной модели ERN 421, но это разные исполнения, поэтому нужно точно сверять полный номер с шильдиком старого датчика. Не заменяйте один на другой «по модели».

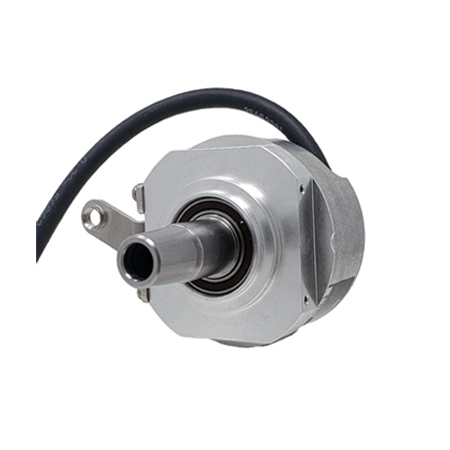

Круговой инкрементальный энкодер серии ERN другой версии. Пример модели, которую нельзя путать с ERN 421 при замене: различаются исполнение и электрические параметры.
Для простых круговых инкрементальных задач аналоги обычно находятся проще всего: сигнал стандартный, а различия сводятся к посадке и числу штрихов. Начинайте с моделей раздела энкодеров, затем смотрите изделия СКБ ИС и других производителей. Типичные причины отказов инкрементальных датчиков разобраны в статье об ошибках чтения энкодера.
Линейные датчики LC и LS: варианты замены
Линейный датчик (оптическая линейка) измеряет положение узла напрямую, минуя ШВП (шарико-винтовую передачу), и поэтому определяет точность позиционирования оси. Серия LS — открытые или закрытые инкрементальные линейки, LC — абсолютные закрытые. Замена линейки сложнее замены круговых датчиков: нужно совпасть по измеряемой длине, монтажу, шагу шкалы, интерфейсу и положению референтных меток.
Закрытый линейный датчик Heidenhain серии LC. Для аналога важно сравнить абсолютный интерфейс и длину измерения с этим датчиком.
Линейный датчик Heidenhain серии LS. При подборе замены проверяйте длину измерения, тип выходного сигнала и расположение референтных меток.
Все варианты оригинала собраны в разделе линейки Heidenhain. Если нужен российский или азиатский вариант, смотрите линейки СКБ ИС и оптические линейки; обзор Fagor есть в отдельной статье. Подробный разбор замены — в материале про подбор и замену линейных датчиков Heidenhain.
Ориентировочная картина по вариантам замены (оценка качественная, конкретные модели проверяйте по документации):
| Вариант | Где уместен | На что обратить внимание |
|---|---|---|
| Оригинал Heidenhain | Новые станки, абсолютные системы, высокие требования к точности и гарантии станка | Сроки поставки и стоимость |
| СКБ ИС (ЛИР) | Модернизация, ремонт отечественных и старых станков, инкрементальные оси | Тип сигнала, посадка, интерфейс с вашей системой ЧПУ |
| Fagor | Линейные оси и круговые датчики, где система допускает их протоколы | Протокол обмена и совместимость с контроллером |
| Sino | Бюджетная замена инкрементальных линеек и УЦИ | Класс точности, защита от СОЖ, ресурс |
Подробнее об отдельных производителях: обзор СКБ ИС, обзор Sino.
Абсолютные энкодеры и интерфейсы
Абсолютный энкодер хранит и выдаёт положение сразу после включения, без поиска референтной метки. Heidenhain использует интерфейс EnDat, который передаёт не только позицию, но и диагностику и данные для настройки. Другие производители применяют SSI, BiSS и собственные протоколы. Замена абсолютного датчика датчиком с другим протоколом без согласующего модуля невозможна.
Что учитывать при замене абсолютного датчика:
- Протокол. EnDat 2.1 и 2.2 различаются; контроллер должен поддерживать нужную версию. Уточняйте по руководству к вашей системе.
- Разрядность и диапазон. Однооборотный или многооборотный датчик, число бит на оборот — они влияют на масштаб и параметры оси.
- Привязка к станку. После замены абсолютный датчик нужно заново привязать к нулю станка; смотрите материал о потере абсолютной позиции.
- Особенности питания. У некоторых систем многооборотные данные поддерживаются батареей, а у других — механикой датчика. Разница в принципах разобрана в статье об абсолютных и инкрементальных энкодерах.
Для аналога абсолютного датчика в большинстве случаев безопаснее использовать оригинал или модель, прямо заявленную производителем как совместимую с вашим контроллером.
Проверка после замены и типичные ошибки
Установка аналога заканчивается не монтажом, а проверкой. Ошибка в обратной связи проявляется не сразу: станок может работать, но выдавать брак по размерам.
- Проверьте сигнал. Осциллографом или встроенной диагностикой контроллера убедитесь, что есть оба канала, сдвиг фаз соответствует норме, а референтный импульс стабилен.
- Проверьте направление счёта. При неверном направлении ось уходит в аварию по превышению рассогласования. Исправляется заменой фаз или параметром, если система это допускает.
- Сверьте масштаб. Переместите ось на известное расстояние по эталону (индикатор или мерные плитки) и сравните с показаниями ЧПУ.
- Проверьте референцию. Ось должна возвращаться в нулевую точку с повторяемостью в рамках нормы станка. Если нет, смотрите статью об ошибке референции.
- Прогоните оси на разных скоростях. Дребезг и срывы на высокой подаче указывают на помехи или недостаточную частоту датчика.
Типичные ошибки при замене:
- подбор по внешнему виду и диаметру вала без сверки типа сигнала и питания;
- использование старого кабеля с повреждённым экраном — это главный источник помех;
- неверный зазор или перекос при монтаже линейки;
- игнорирование степени защиты: открытая линейка в зоне СОЖ быстро загрязняется;
- замена датчика без проверки причины отказа — если датчик убит перегревом или помехой, новый выйдет из строя так же.
Если причина может быть в самом приводе или усилителе, сначала проведите диагностику сервосистемы. Вопрос, насколько оправдана экономия на аналоге, разобран в статье «Оригинал или аналог: стоит ли экономить».
FAQ: частые вопросы
Можно ли заменить энкодер Heidenhain аналогом другого производителя?
Да, если совпадают механика, тип сигнала, питание, разрешение и разъём. Для инкрементальных датчиков это обычно реально, для абсолютных нужно дополнительно проверять протокол обмена.
Чем отличаются ERN 421 и ERN 431?
Это разные исполнения серии ERN, которые различаются электрическими параметрами и посадкой. Заменять одну модель другой «по серии» нельзя — сверяйте полный номер с шильдиком и документацией.
Что проверить в первую очередь при выборе аналога?
Тип выходного сигнала (TTL, HTL, 1 Vpp или абсолютный интерфейс), напряжение питания и число штрихов на оборот. Затем — посадку, фланец и разъём.
Можно ли поставить обычный инкрементальный датчик вместо абсолютного?
Технически можно только при смене режима работы оси: потребуется поиск референтной метки при каждом включении и перенастройка параметров. Решение зависит от системы ЧПУ, уточняйте по руководству станка.
Нужно ли настраивать станок после замены датчика?
Да. Проверьте направление счёта, масштаб, референцию и повторяемость; для абсолютных датчиков выполните привязку к нулю станка.
Заключение
Аналог энкодера Heidenhain реален для круговых и линейных инкрементальных датчиков, где сигнал стандартный, а различия сводятся к посадке и кабелю. Для абсолютных датчиков и интегрированных в мотор систем замена сложнее: решающими становятся протокол, настройка и привязка к станку. Главное правило — сверять не модель, а полный набор параметров: механику, сигнал, питание, разрешение и разъём.
Если вы не уверены в совместимости, пришлите специалистам ООО «Эффективное производство» фото шильдика и данные станка — поможем подобрать оригинал или проверенный аналог и оценить сроки поставки.
