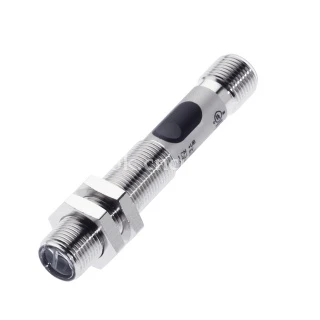

Оптоэлектронный датчик BALLUFF BOS 12M-PS-1N1I-S4-C

BOS 12M-PS-1N1I-S4-C,Штекерный соединитель, Замыкатель (конт. 4) Серия 12M, P-N-P (1x), Sn=23 mm

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

Оптоэлектронный датчик BALLUFF BOS 12M-PS-1N1I-S4-C
0 4 4 1
Оптоэлектронный датчик BALLUFF BOS 12M-PS-1N1I-S4-C
(1)

BOS 12M-PS-1N1I-S4-C,Штекерный соединитель, Замыкатель (конт. 4) Серия 12M, P-N-P (1x), Sn=23 mm

ООО ИЦ «Станкосервис» - официальный партнер компании BALLUFF.

Производитель: BALLUFF

КЛЮЧЕВЫЕ АТРИБУТЫ

Группа продуктов Оптоэлектронный датчик
Принцип действия, оптич. Оптический щуп, триангуляция
Серия Серия 12 М
Конструкция Цилиндр, прямая оптика
Размеры Ø12, 0 ммх74.0 mm
Дальность действия Sn 23 мм
Вид излучения СИД,красный
Оптическая особенность Фиксированное подавление заднего фона
Подключение Штекерный соединитель, M12x1-S04
Переключательный выход P-N-P (1x)
Функция переключения Замыкатель (конт.4)
Рабочее напряжение 10.0...30.0 V
Частота переключения f макс. (при Ue) 1000 Hz
Окружающая температура -20 ...60 °C
Степень защиты по IEC 60529 IP67
Развернуть
Свернуть

ОБЩИЕ АТРИБУТЫ

Базовый стандарт IEC 60947-5-2
Группа продуктов Оптоэлектронный датчик
Дополнительный текст

После устранения перегрузки датчик снова готов к работе. Подробная информация: см. Руководство по эксплуатации. Комплектующие заказываются отдельно.Базовый объект (измерительная пластина): серый лист, 100 x 100, 90 % отражение, осевое приближение. Только для областей применения по NFPA 79( машины с напряжением питания до 600 B). Для подключения устройства нужно использовать кабель R/C (CYJV2) с подходящими характеристиками.

Допуски / соответствие

cULus

CE

Задатчик нет
Защита от короткого замыкания да
Защита от переполюсовки да
Индикация

Выходная функция - СИД ЖЛТ

Стабильность - СИД ЗЕЛ

Класс защиты II
Марка GLOBAL
Серия Серия 12М
Степень защиты по IEC 60529 IP67



ЭЛЕКТРИЧЕСКИЕ АТРИБУТЫ

Вид подключения Штекерный соединитель
Задержка подключения Топ макс. 0.50 ms
Макс. ток холостого хода Io при Ue 35 mA
Номин. рабочее напряжение Ue DC 24.0 V
Остаточная волнистость макс. (% от Ue ) 10 %
Падение напряжения Ud макс. 2.5 V
Переключающий выход P-N-P (1x)
Рабочее напряжение UB макс. DC [В] 30.0 V
Рабочее напряжение UB мин. DC [В] 10.0 V
Расчетный рабочий ток Ie 100 mA
Ток холостого хода Io без затух. макс. 3.0 mA
Ток холостого хода Io с затуханием макс. 10.0 mA
Функция переключения Замыкатель (конт. 4)
Частота переключения f макс. (при Ue) 1000 Hz
Электрическое исполнение DC, постоянное напряжение



МЕХАНИЧЕСКИЕ АТРИБУТЫ

Вид соединителя M12x1- S04
Дальность действия Sn Sn= 23 мм
Длина 1 Ø12,0 мм
Длина 2 74.0 mm
Защита поверхности никелир.
Зона сканирования Sd 0...23 мм
Конструкция Цилиндр, прямая оптика
Макс. момент затяжки 10 Hм
Материал активной поверхности PMMA
Материал корпуса латунь
Минимальная дальность срабатывания 0 mm
Окружающая температура Ta макс. 60 °С
Окружающая температура Ta мин. -20 °С
Расст. отклон. 18 % макс. (% от Sr) 5%
Реальный промежуток срабатывания Sn [мм] 40.0 mm
Тип крепления Гайка M12x1
