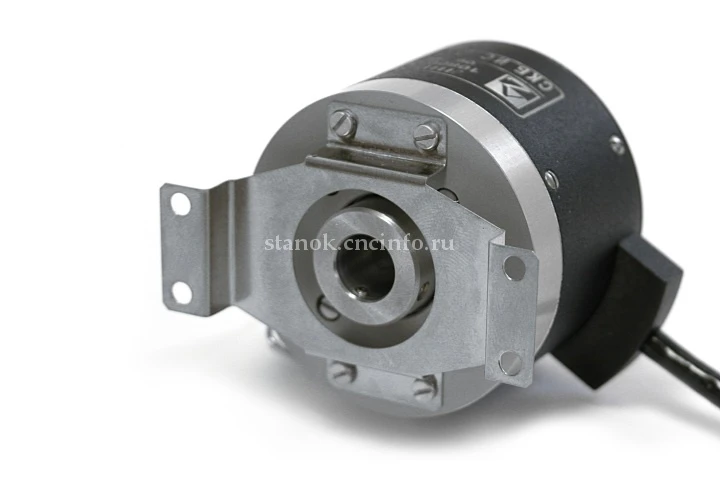

Датчик угловых перемещений ЛИР-250 СКБ ИС

Датчик предназначен для измерения угловых перемещений.

Инкрементный преобразователь угловых перемещений (инкрементный энкодер).
Принцип действия: фотоэлектрический.
Диаметр корпуса 50 мм.
Разрешающая способность до 320000 дискрет на оборот.
Напряжение питания: +5 В, или от +10 до +30 В.
Полый вал.

ООО ИЦ «Станкосервис» - официальный партнер компании СКБ ИС.
Датчик угловых перемещений ЛИР-250 СКБ ИС
0 4 4 1
Датчик угловых перемещений ЛИР-250 СКБ ИС
(1)
Датчик предназначен для измерения угловых перемещений.

Инкрементный преобразователь угловых перемещений (инкрементный энкодер).
Принцип действия: фотоэлектрический.
Диаметр корпуса 50 мм.
Разрешающая способность до 320000 дискрет на оборот.
Напряжение питания: +5 В, или от +10 до +30 В.
Полый вал.

ООО ИЦ «Станкосервис» - официальный партнер компании СКБ ИС.
Измерение угловых перемещений
Производитель: СКБ ИС
Разрешающая способность преобразователя до 320000 дискрет/оборот
Диаметр корпуса, мм 50
Особенность конструкции Полый вал
Модификация преобразователя

А

Конструктивное исполнение 3
Напряжение питания, В +5
от +10 до +30
Ток потребления не более, мА 120
Выходной сигнал СН (~1 В)
ПИ (TTL)
ПИ (НTL)
Количество штрихов на измерительном лимбе

100 ;   250 ;   360 ;   500 ;   512 ;
600 ;   900 ;   1000 ;   1024 ;
1500 ;   2000 ;   2048 ;   2430 ;
2500 ;   3200 ;   3600 ;   5000

Коэффициенты интерполяции

1
2
3
4
5
8
10
12
16

Интервал рабочих температур °С от 0 до +70
от -40 до +100
Класс точности 6 класс ±30"
7 класс ±75"
8 класс ±150"
Степень защиты от внешних воздействий IP64
Масса (без кабеля) 0,25 кг
Максимальная скорость вращения вала, об./мин. 10000 об/мин
Вибрационное ускорение в диапазоне частот (55...2000) Гц ≤ 100 м/с2
Момент трогания ротора (20°C) ≤ 0,01 Н·м
Допустимое осевое смещение вала, мм ± 0,5
Допустимое радиальное смещение вала, мм ± 0,3
Ударное ускорение ≤ 300 м/с2
Момент инерции ротора 1,4х10-6 кг·м²
